Штангенциркуль — универсальный и точный инструмент для измерения длины, ширины и глубины объектов. Его правильное использование обеспечивает высокую точность, что критично в машиностроении, строительстве и ювелирном деле. В статье рассмотрим основные принципы работы с штангенциркулем и полезные советы для повышения точности измерений и избежания распространенных ошибок.

Штангенциркуль – что это за инструмент?

Начнем с основного – определения назначения этого инструмента. Штангенциркуль представляет собой специализированный контрольно-измерительный прибор, который предназначен для высокоточного измерения как наружных, так и внутренних размеров различных деталей. На его штанге размещены миллиметровые деления, что позволяет добиться большей точности измерений. Конец штанги оснащен двумя неподвижными губками: одна предназначена для наружного измерения, а другая – для внутреннего. На штангу также установлена специальная рамка с глубиномером и подвижными губками.

Глубиномер – это узкая и тонкая линейка, конец которой прикреплен к рамке. Он помещен в продольный паз на обратной стороне штанги. Рамка может свободно перемещаться вдоль основной штанги и фиксироваться в нужном положении с помощью специального винта. Между штангой и винтом расположена пружина. На нижней части рамки, на скосе, нанесены специальные деления – шкала. Это дополнительное измерительное устройство называется нониус. Штангенциркуль позволяет достаточно точно измерять размеры даже самых мелких предметов как снаружи, так и внутри. С его помощью также можно корректно определить глубину объекта. Этот инструмент обладает множеством преимуществ, среди которых удобство в использовании, компактные размеры и простота конструкции.

Как пользоваться штангенциркулем? (инструкция)

Виды штангенциркуля

В современном мире существует несколько типов этого инструмента. Давайте рассмотрим их более подробно. Часто возникает вопрос: как правильно использовать штангенциркуль с погрешностью 0.05, 0.01 или 0.02? На этот вопрос мы ответим чуть позже, когда будем обсуждать применение этих приборов. Предварительно можно отметить, что использование всех штангенциркулей осуществляется по схожему принципу. Если вы освоили один из них, то работать с другими моделями будет значительно проще. Если же вопросы, касающиеся использования инструмента, затрагивают различные типы приборов, это говорит о наличии отличий между ними. Действительно, штангенциркули с погрешностями 0.05, 0.01 и 0.02 различаются по классу. Например, прибор с погрешностью 0.02 относится к первому классу, так как обладает минимальной погрешностью, что крайне важно при измерении ответственных деталей. Инструмент с погрешностью 0.05 относится ко второму классу, а прибор с погрешностью 0.01 — к третьему классу.

Существует и другая классификация штангенциркуля, основанная на способе снятия показаний. В соответствии с этим критерием выделяют цифровые, нониусные и циферблатные измерительные приборы.

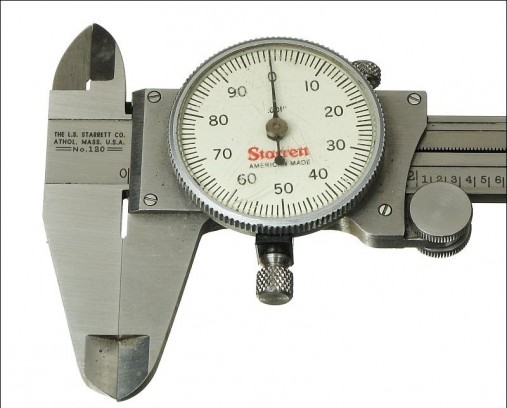

Циферблатные штангенциркули — это специализированные контрольно-измерительные инструменты, предназначенные для высокоточного измерения как наружных, так и внутренних размеров различных деталей. Эти приборы оснащены циферблатом, который отображает точные значения. В использовании они считаются наиболее надежными и удобными.

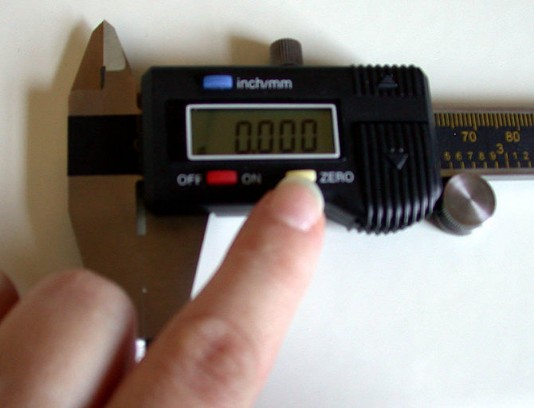

Цифровой штангенциркуль — это также специализированный контрольно-измерительный инструмент, который предназначен для точного измерения наружных и внутренних размеров деталей. Он обеспечивает цифровую индикацию результатов измерений.

Интересные факты

Вот несколько интересных фактов о правильном использовании штангенциркуля:

1. Точность измерений: Штангенциркуль может обеспечивать точность измерений до 0,02 мм, что делает его незаменимым инструментом в механической обработке и инженерии. Однако для достижения такой точности важно правильно установить ноль и избегать загрязнений на измерительных поверхностях.

2. Измерение глубины: Многие пользователи штангенциркуля не знают, что он также может использоваться для измерения глубины. Для этого в инструменте предусмотрен специальный штанген, который выдвигается из корпуса и позволяет измерять глубину отверстий или канавок.

3. Калибровка и уход: Чтобы обеспечить долгую службу штангенциркуля и точность его измерений, важно регулярно проверять его калибровку. Для этого можно использовать калибровочные блоки или специальные шаблоны. Также следует бережно относиться к инструменту, избегая падений и механических повреждений, а также регулярно очищать его от пыли и грязи.

Штангенциркуль. 3 способа измерения. Как пользоваться штангенциркулем.

Что следует знать, прежде чем приступить к использованию штангенциркуля?

Перед тем как приступить к использованию штангенциркуля, важно внимательно ознакомиться с его конструкцией. На инструменте можно выделить следующие элементы:

1. Штанга. Это основная линейка, на которой нанесены деления по одному миллиметру. Стандартная длина шкалы составляет сто пятьдесят миллиметров или пятнадцать сантиметров. Это максимальный размер, который может иметь измеряемый объект. Существуют модели штангенциркулей с штангой, длина которой превышает пятнадцать сантиметров.
2. Подвижная рамка штангенциркуля. С помощью этой рамки можно перемещать губки. Она позволяет регулировать расстояние между губками в зависимости от размера измеряемого объекта. При помощи специального винта рамку можно зафиксировать в нужном положении, соответствующем размеру детали.
3. Шкала с точными делениями. Эта шкала позволяет точно определить размер измеряемого объекта в виде целого числа.
4. Внутренние губки для измерения. Эти губки предназначены для измерения размеров объектов изнутри, например, диаметра кружки. Губки разводятся до стенок объекта, строго внутри.
5. Наружные губки для измерения. С их помощью можно легко измерить размеры предмета снаружи. Губки должны плотно соприкасаться со стенками измеряемого объекта.
6. Глубиномер. Этот элемент используется для измерения глубины различных отверстий и уточнения размеров выступов, которые невозможно измерить стандартным способом.
7. Нониус или вспомогательная шкала. Эта шкала расположена под основной и имеет деления по 1.9 миллиметра. Вспомогательная шкала состоит из десяти делений, что в сумме дает длину в девятнадцать миллиметров. Эти размеры актуальны для определенных моделей штангенциркулей. С помощью нониуса можно точно определить размер измеряемого объекта с точностью до десятых долей миллиметра.
8. Винт. Он предназначен для зажатия подвижной рамки инструмента. Эта часть штангенциркуля позволяет надежно зафиксировать рамку, чтобы не потерять значения после измерения.

Чтобы правильно измерить предмет с помощью штангенциркуля, его следует взять в левую руку, а инструмент — в правую. Затем внешние губки разводятся до нужного размера, используя нониус. Поскольку вспомогательная шкала подвижна, она легко позволяет раздвинуть губки до ширины измеряемого объекта. Губки должны плотно соприкасаться с крайними точками детали. После завершения измерения необходимо зафиксировать губки с помощью винта. После этого деталь можно отложить в сторону. Затем следует взглянуть на шкалу с разметками, где можно увидеть точную длину предмета. На сколько делений сместится нониус вправо, столько же десятых долей будет в размере измеряемого объекта.

Как правильно пользоваться штангенциркулем

И вот мы подошли к самому важному и, безусловно, интересному инструменту. Давайте разберемся, как правильно использовать штангенциркуль. На самом деле, в этом нет ничего сложного.

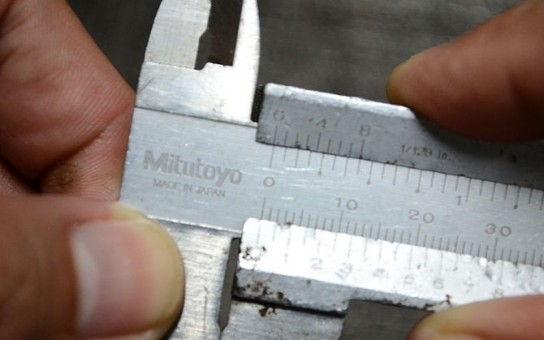

Для начала возьмите предмет, который нужно измерить, в левую руку, а штангенциркуль – в правую. Нониус следует предварительно отодвинуть на нужную длину, используя для этого большой палец правой руки. Затем аккуратно поместите предмет между губок штангенциркуля и зафиксируйте его с помощью специального винта. Убедитесь, что предмет надежно удерживается и не двигается. Теперь можно посмотреть и узнать точный размер измеряемого объекта. Внимательно наблюдайте за тем, на сколько сдвинулся нониус, который имеет десять делений по одному миллиметру. Найдите черточку, совпадающую с неподвижной линейкой. Обратите внимание, что на деления нужно смотреть строго перпендикулярно, чтобы получить более точные результаты. Например, если нониус сдвинулся на десятое отделение, это будет равно десяти сантиметрам, а совпадение с восьмым делением даст вам итоговый размер в 10.8 миллиметров.

Если вы хотите увидеть, как правильно пользоваться штангенциркулем, рекомендуем посмотреть несколько обучающих видео. Это будет отличным вариантом для вас. Найти такие видео можно в интернете на различных сайтах, посвященных инструментам. Просто введите в поисковую строку интересующий вас запрос, и вам откроется множество вариантов. Также можно ввести фразу «как правильно пользоваться штангенциркулем» и выбрать подходящий материал. Видео-уроки удобны тем, что вы сможете наглядно увидеть, как обращаться с инструментом. Кроме того, вы легко найдете информацию о том, как измерить нужный вам предмет, и сможете проводить замеры одновременно с просмотром видео. Это особенно полезно для новичков, которые впервые держат штангенциркуль в руках. Наглядные видео помогут вам быстрее освоить и запомнить, как правильно использовать этот инструмент.

Измерение штангенциркулем (job4man.ru).MOV

Как правильно снять необходимые показания со штангенциркуля?

Существует несколько способов корректного снятия показаний со штангенциркуля. Рассмотрим их более подробно.

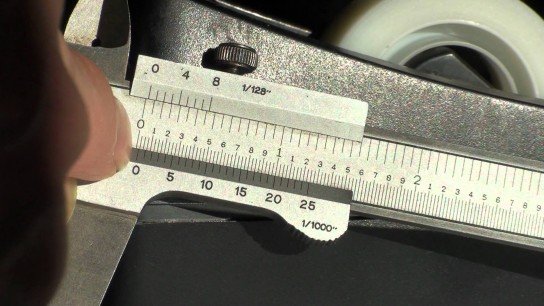

Первый метод заключается в определении целых миллиметров. Для этого необходимо на основной шкале найти штрих, который находится слева от нуля на нониусе. После этого запоминаем или записываем полученное значение.

Второй способ позволяет вычислить доли миллиметров. Здесь нужно найти штрих на шкале нониуса, а затем определить, где совпадают штрихи неподвижной шкалы и нониуса, что даст нам точное значение.

Третий метод позволяет получить полное измерение. Для этого достаточно сложить два ранее полученных значения.

Как правильно следует следить за штангенциркулем?

Уход за этим инструментом не требует особых усилий. Если вы часто работаете с прибором, рекомендуется протирать его после каждого использования. Для этого возьмите салфетку, смочите её в щелочном растворе и аккуратно протрите штангенциркуль. После этого важно тщательно высушить инструмент. Избегайте падений и царапин, так как при падении штанги могут погнуться, что приведет к неточным измерениям и ложным показаниям, что, конечно, нежелательно. Если вам нужно сделать несколько небольших измерений, штангенциркуль станет отличным выбором, так как это один из самых точных и удобных инструментов. С его помощью вы без труда сможете измерять даже самые мелкие детали. Теперь, когда вы знаете, как правильно использовать штангенциркуль, можете смело применять его в своих задачах.

Ошибки при использовании штангенциркуля и как их избежать

Штангенциркуль – это точный инструмент, который используется для измерения длины, ширины и глубины объектов. Однако, несмотря на его простоту, многие пользователи совершают ошибки, которые могут привести к неточным измерениям. Рассмотрим наиболее распространенные ошибки и способы их предотвращения.

1. Неправильное положение штангенциркуля

Одной из самых частых ошибок является неправильное положение штангенциркуля относительно измеряемого объекта. Чтобы избежать этого, необходимо следить за тем, чтобы губки штангенциркуля плотно прилегали к поверхности объекта, не создавая зазоров. При измерении длины или ширины важно, чтобы штангенциркуль находился в горизонтальном положении, а не под углом.

2. Игнорирование нуля

Перед началом измерений всегда проверяйте, что штангенциркуль установлен на ноль. Если губки не сходятся в нулевой позиции, это может привести к систематической ошибке. Регулярно калибруйте инструмент, чтобы убедиться, что он показывает правильные значения.

3. Сила давления на губки

При измерении важно не прилагать слишком большое усилие на губки штангенциркуля. Сильное давление может привести к деформации измеряемого объекта или самого инструмента, что повлияет на точность измерений. Используйте легкое, равномерное давление, чтобы получить наиболее точные результаты.

4. Неправильное считывание показаний

Ошибки могут возникать и на этапе считывания показаний. Убедитесь, что вы правильно интерпретируете шкалу. Если штангенциркуль имеет как миллиметровую, так и дюймовую шкалу, убедитесь, что вы используете ту, которая соответствует вашим измерениям. Также стоит обратить внимание на параллакс – угол, под которым вы смотрите на шкалу, может исказить показания.

5. Неаккуратное обращение с инструментом

Штангенциркуль – это прецизионный инструмент, который требует аккуратного обращения. Избегайте падений и ударов, которые могут повредить его. Храните штангенциркуль в специальном футляре, чтобы защитить его от пыли и механических повреждений.

6. Пренебрежение условиями измерения

Температура и влажность могут влиять на точность измерений. Металлы расширяются и сжимаются в зависимости от температуры, поэтому старайтесь проводить измерения в стабильных условиях. Если вы работаете в условиях высокой влажности, убедитесь, что инструмент не подвергается коррозии.

Следуя этим рекомендациям, вы сможете значительно снизить вероятность ошибок при использовании штангенциркуля и повысить точность ваших измерений. Правильное обращение с инструментом – залог успешной работы и получения надежных результатов.

Применение штангенциркуля в различных областях

Штангенциркуль — это универсальный инструмент, который находит широкое применение в различных областях, таких как машиностроение, строительство, ювелирное дело, а также в быту. Его основная функция заключается в измерении линейных размеров, таких как длина, ширина и глубина, а также в определении диаметра цилиндрических объектов.

В машиностроении штангенциркуль используется для точного измерения деталей и компонентов, что критически важно для обеспечения качества и точности сборки. Например, при производстве деталей двигателей или механизмов необходимо учитывать малейшие отклонения в размерах, которые могут повлиять на работу всего устройства. Штангенциркуль позволяет быстро и точно измерять размеры, что способствует повышению эффективности производственных процессов.

В строительстве штангенциркуль также играет важную роль. Он используется для измерения толщины материалов, таких как древесина, металл или бетон, что позволяет строителям точно рассчитывать количество необходимых материалов. Кроме того, штангенциркуль помогает в проверке размеров конструкций, что особенно важно при выполнении отделочных работ и монтаже различных элементов.

Ювелиры и мастера по изготовлению украшений используют штангенциркуль для измерения размеров драгоценных камней и металлов. Точные измерения позволяют создавать изделия с идеальной подгонкой, что является залогом их качества и эстетической привлекательности. В этом случае штангенциркуль может быть использован как для измерения диаметра камней, так и для определения толщины ювелирных изделий.

В быту штангенциркуль может быть полезен для выполнения различных задач, связанных с ремонтом и изготовлением предметов. Например, он может использоваться для измерения размеров мебели, деталей для самоделок или даже для проверки размеров одежды. Благодаря своей универсальности, штангенциркуль становится незаменимым инструментом для домашних мастеров и любителей точных измерений.

Таким образом, штангенциркуль является важным инструментом в самых разных сферах деятельности. Его точность и многофункциональность делают его незаменимым помощником как в профессиональной деятельности, так и в повседневной жизни.

Советы по выбору штангенциркуля для разных задач

При выборе штангенциркуля важно учитывать несколько факторов, которые помогут вам подобрать инструмент, соответствующий вашим конкретным задачам. Существует множество моделей штангенциркулей, и каждая из них имеет свои особенности и преимущества.

1. Тип штангенциркуля: Существует два основных типа штангенциркулей: механические и электронные. Механические штангенциркули, как правило, более доступны по цене и не требуют батареек. Они идеально подходят для простых измерений, однако их использование может быть менее удобным из-за необходимости считывать показания с шкалы. Электронные штангенциркули, в свою очередь, обеспечивают более точные и легкие измерения, так как имеют цифровой дисплей. Они могут также иметь дополнительные функции, такие как возможность переключения между метрической и дюймовой системами, что делает их более универсальными.

2. Диапазон измерений: При выборе штангенциркуля важно обратить внимание на его диапазон измерений. Стандартные модели имеют диапазон от 0 до 150 мм, но для более крупных объектов могут потребоваться штангенциркули с диапазоном до 300 мм или даже 600 мм. Убедитесь, что выбранный вами инструмент подходит для ваших задач и позволяет измерять необходимые размеры.

3. Точность и разрешение: Точность измерений штангенциркуля также играет важную роль. Для большинства бытовых задач достаточно точности в пределах 0,02 мм, однако для профессионального использования, например, в машиностроении или ювелирном деле, может потребоваться более высокая точность. Обратите внимание на разрешение инструмента: чем меньше значение, тем более точные измерения он может выполнять.

4. Материал и качество изготовления: Штангенциркули могут быть изготовлены из различных материалов, таких как нержавеющая сталь, алюминий или пластик. Нержавеющая сталь является наиболее распространенным и предпочтительным материалом, так как она устойчива к коррозии и обеспечивает долговечность инструмента. При выборе штангенциркуля также стоит обратить внимание на качество его изготовления: все детали должны быть хорошо подогнаны, а шкала четко нанесена.

5. Дополнительные функции: Некоторые модели штангенциркулей могут иметь дополнительные функции, такие как возможность измерения глубины, внутренние и внешние размеры, а также функции автоматического отключения для экономии батареи в электронных моделях. Если ваши задачи требуют таких функций, выбирайте штангенциркуль с необходимыми опциями.

В заключение, правильный выбор штангенциркуля зависит от ваших конкретных потребностей и задач. Учитывайте тип, диапазон измерений, точность, материал и дополнительные функции, чтобы выбрать инструмент, который будет максимально эффективен для вас.
