Нивелир — важный инструмент в строительстве и ремонте для определения горизонтальных и вертикальных уровней. В этой статье рассмотрим, как правильно использовать лазерный и оптический нивелир для обеспечения качества работ. Знание основ работы с нивелиром поможет избежать ошибок при установке конструкций и укладке полов, что сэкономит время и средства.

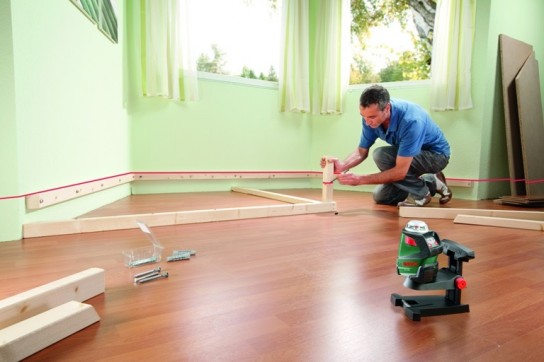

Как использовать лазерный нивелир?

Процесс эксплуатации данного устройства достаточно прост. Встроенный светодиод с помощью линзы фокусирует поток света, создавая лазерную линию или точку.

Поскольку этот тип нивелира функционирует на основе лазерного луча, крайне важно использовать защитные очки. Это необходимо не только для защиты глаз, но и для четкого восприятия самого луча. При работе на открытом воздухе рекомендуется использовать специальный приемник лучей, который обычно идет в комплекте с прибором и предназначен для усиления лазерного сигнала.

• Перед началом работы обязательно проверьте уровень заряда аккумулятора или батареи. Если требуется, поставьте батарею на зарядку.
• Установите нивелир в зависимости от плоскости, где будут проводиться измерения. При выравнивании потолка, пола или стен важно проверить горизонтальное положение, опираясь на показания самого измерительного устройства.
• Если прибор не оснащен автоматической настройкой, его необходимо отрегулировать вручную. После этого устройство перестанет издавать звуковые сигналы, если это модель с маятниковым механизмом, или же отключится световой сигнал в электронной версии.

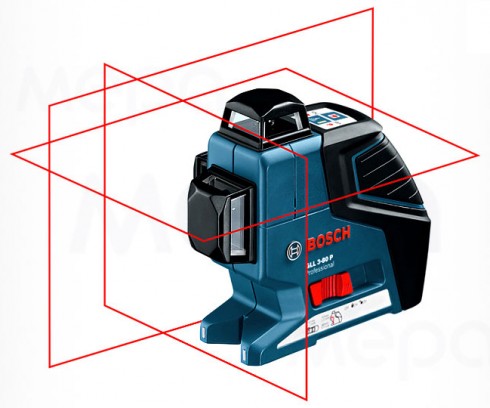

• Вы можете переключать луч в вертикальное или горизонтальное положение в зависимости от выполняемых работ. Также важно отрегулировать перекрестие, которое используется при установке на стену. В процессе строительных работ аппарат может перемещаться, и при выборе перекрестия лучей необходимо зафиксировать компенсатор. При этом угол между вертикальной и горизонтальной линиями должен оставаться равным 90 градусам.
• Нивелир можно настраивать различными способами, переключая точки и лазерные лучи, а также изменяя угол перекрестия линий лучей.

Как работать нивелиром и для чего он нужен?

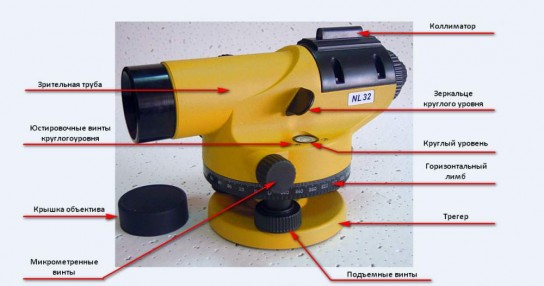

Нивелир оптический: как применять?

Этот тип нивелира предназначен для определения разницы высот между двумя точками. Принцип его работы заключается в наведении оптики на специальную измерительную рейку, после чего проводятся необходимые замеры.

Ключевой особенностью и важной частью данного устройства является измерительная рейка. Без помощника, который будет удерживать рейку во время измерений, не обойтись. Поэтому перед началом работы убедитесь, что у вас есть человек, готовый помочь.

Порядок использования прибора:

• Установите прибор, выдвинув фиксаторы на ножках штатива. Затем отрегулируйте длину и зафиксируйте её.
• Для надежной установки обязательно вбейте ножки с заостренными концами в землю.
• Закрепите штатив с помощью винта, расположенного в нижней части устройства.
• Убедитесь, что уровень между винтами подставки, отвечающими за высоту, находится в центре, вращая их одновременно в противоположные стороны.
• Сфокусируйте визир на рейке, настроив трубу вращением окуляра до получения четкого изображения сетки. Затем отрегулируйте винт оптического нивелира для максимальной четкости изображения рейки.
• Вращая колесо винта, точно наведите на рейку. После выполнения этих шагов прибор готов к использованию.
• Запишите показания приборов в отчете и вычислите разности высот между точками.

В тексте изложены основные правила работы с лазерными и оптическими нивелирами. Перед использованием измерительного прибора внимательно ознакомьтесь с приложенной инструкцией.

Строго следуйте всем рекомендациям и советам, указанным в ней. Получить точные и объективные данные можно только при правильном использовании устройства.

Интересные факты

Вот несколько интересных фактов о том, как пользоваться нивелиром:

1. Принцип работы: Нивелир использует оптические и механические принципы для определения горизонтального уровня. Современные нивелиры, например, лазерные, проецируют лазерный луч, который позволяет точно определять уровень на больших расстояниях, что значительно упрощает работу.

2. Калибровка: Перед использованием нивелира важно провести его калибровку. Даже небольшие ошибки в настройках могут привести к значительным погрешностям в измерениях, особенно на больших участках. Поэтому профессионалы всегда проверяют уровень и точность инструмента перед началом работы.

3. Применение в строительстве и геодезии: Нивелиры широко используются не только в строительстве для выравнивания полов и установки окон, но и в геодезии для создания карт и определения высотных отметок. Это делает нивелир незаменимым инструментом в различных областях, связанных с измерениями и проектированием.

Как пользоваться оптическим нивелиром и рейкой #геодезист #геодезия #leicageosystems #нивелир

Заключение!

Оптико-механическое устройство нивелир применяется для измерения разницы высот между различными точками как в геодезии, так и в повседневной жизни. Существует несколько классификаций нивелиров, основанных на их принципах работы.

Необходимо строго следовать инструкциям по эксплуатации нивелира, чтобы выполнить задачу корректно и избежать негативного влияния на здоровье. Лазерный луч представляет собой серьезную угрозу для зрения и может вызвать ожоги сетчатки.

Также важно беречь устройство от повреждений, не ронять его и не разбивать оптику. Заботьтесь о своем приборе и здоровье! Желаем вам успехов в строительных проектах!

Учимся работать с оптическим нивелиром

Подготовка к работе с нивелиром

Перед началом работы с нивелиром необходимо провести ряд подготовительных мероприятий, которые обеспечат точность измерений и удобство в использовании инструмента. Важно учитывать как технические аспекты, так и условия окружающей среды.

Выбор нивелира

Существует несколько типов нивелиров: оптические, лазерные и электронные. Выбор подходящего инструмента зависит от специфики работы. Оптические нивелиры подходят для традиционных строительных работ, лазерные — для более точных измерений на больших расстояниях, а электронные нивелиры обеспечивают автоматизацию процесса и высокую точность.

Проверка состояния нивелира

Перед использованием нивелира необходимо проверить его состояние. Убедитесь, что:

• Оптика чистая и не имеет повреждений.
• Уровень жидкости в пузырьковом уровне находится в пределах нормы.
• Все механизмы работают исправно, а крепления надежно фиксируют инструмент.

Подготовка рабочего места

Рабочее место должно быть подготовлено заранее. Убедитесь, что:

• Местность ровная и свободная от препятствий.
• На месте установки нивелира нет вибраций и колебаний, которые могут повлиять на точность измерений.
• Вокруг нет источников света, которые могут мешать работе лазерного нивелира.

Установка нивелира

Правильная установка нивелира — ключ к успешным измерениям. Следуйте этим шагам:

1. Выберите точку установки, которая обеспечит хороший обзор рабочей зоны.
2. Установите нивелир на штатив, предварительно убедившись, что он устойчив и не наклонен.
3. Используйте пузырьковый уровень для выравнивания инструмента по горизонтали. При необходимости отрегулируйте высоту штатива.

Калибровка нивелира

После установки нивелира необходимо провести его калибровку. Это включает в себя:

• Проверку уровня с помощью встроенного уровня.
• Настройку фокуса оптики для четкости изображения.
• При необходимости, проверку и корректировку нуля на измерительном приборе.

Подготовка измерительных инструментов

Кроме нивелира, вам могут понадобиться дополнительные инструменты, такие как:

• Рулетка для измерения расстояний.
• Маркеры или колышки для обозначения точек на местности.
• Блокнот и ручка для записи результатов измерений.

Следуя этим рекомендациям, вы сможете подготовиться к работе с нивелиром и обеспечить высокую точность ваших измерений. Правильная подготовка — это залог успешного выполнения любых строительных или геодезических задач.

Калибровка нивелира перед использованием

Перед началом работы с нивелиром крайне важно провести его калибровку. Это обеспечит точность измерений и предотвратит возможные ошибки в процессе нивелирования. Калибровка нивелира включает в себя несколько этапов, которые необходимо выполнить последовательно.

Первым шагом является установка нивелира на ровную и стабильную поверхность. Это может быть специальный штатив или просто ровный участок земли. Убедитесь, что основание нивелира надежно закреплено и не подвержено колебаниям. Если вы используете штатив, проверьте, что его ножки находятся на одной высоте и плотно зафиксированы.

После установки нивелира необходимо выровнять его по горизонтали. Для этого используйте встроенный уровень, который обычно находится на корпусе инструмента. Поверните нивелир так, чтобы пузырек уровня находился между двумя метками. Если пузырек смещен, отрегулируйте ножки штатива, пока пузырек не займет центральное положение.

Следующий этап — проверка вертикальности. Для этого используйте вертикальный уровень или специальный отвес. Убедитесь, что нивелир установлен строго вертикально, так как даже небольшие отклонения могут привести к значительным ошибкам в измерениях.

После выравнивания проверьте точность самого нивелира. Для этого выполните несколько измерений на разных участках и сравните результаты. Если они отличаются, возможно, потребуется повторная калибровка. Некоторые модели нивелиров имеют функцию автоматической калибровки, которая значительно упрощает этот процесс.

Важно помнить, что калибровка нивелира должна проводиться не только перед первым использованием, но и после каждого длительного перерыва в работе, а также после транспортировки инструмента. Это гарантирует, что ваши измерения будут всегда точными и надежными.

В заключение, правильная калибровка нивелира — это залог успешной работы и точности ваших измерений. Не пренебрегайте этим этапом, и ваш нивелир прослужит вам долго и эффективно.

Советы по выбору места для нивелирования

Правильный выбор места для нивелирования является ключевым этапом, который может существенно повлиять на точность измерений. Вот несколько рекомендаций, которые помогут вам выбрать оптимальное место для работы с нивелиром.

1. Убедитесь в стабильности поверхности. Выбирайте ровную и стабильную поверхность, на которой будет установлен нивелир. Это может быть специальный штатив или ровная земля. Избегайте мест с неровностями, ямами или наклонами, так как они могут привести к ошибкам в измерениях.

2. Избегайте ветреных мест. Если вы работаете на улице, старайтесь выбирать места, защищенные от сильного ветра. Ветер может вызвать колебания нивелира, что негативно скажется на точности измерений. Если нет возможности найти защищенное место, используйте дополнительные средства для стабилизации нивелира.

3. Обратите внимание на освещение. Хорошее освещение играет важную роль в работе с нивелиром. Убедитесь, что место, где вы работаете, хорошо освещено, чтобы избежать ошибок при считывании показаний. Если вы работаете в условиях недостаточной видимости, используйте дополнительные источники света.

4. Учитывайте расстояние до объектов. При выборе места для нивелирования важно учитывать расстояние до объектов, которые вы будете измерять. Чем ближе вы находитесь к объекту, тем точнее будут ваши измерения. Однако не забывайте, что слишком близкое расстояние может затруднить работу с нивелиром, особенно если у вас ограниченное пространство.

5. Избегайте мест с сильными источниками вибрации. Если вы находитесь вблизи строительных работ, проезжающих автомобилей или других источников вибрации, это может негативно сказаться на точности ваших измерений. Постарайтесь выбрать место, где минимально воздействие внешних факторов.

6. Проверьте наличие препятствий. Перед установкой нивелира убедитесь, что в поле зрения нет препятствий, которые могут затруднить процесс нивелирования. Это могут быть деревья, здания или другие конструкции, которые могут блокировать прямую линию видимости.

7. Учитывайте уровень грунтовых вод. Если вы работаете в местах с высоким уровнем грунтовых вод, это может повлиять на стабильность вашего нивелира. В таких случаях лучше выбирать места, где уровень воды ниже, чтобы избежать возможных проблем с установкой оборудования.

Следуя этим рекомендациям, вы сможете выбрать подходящее место для нивелирования, что обеспечит высокую точность ваших измерений и упростит процесс работы с нивелиром.
